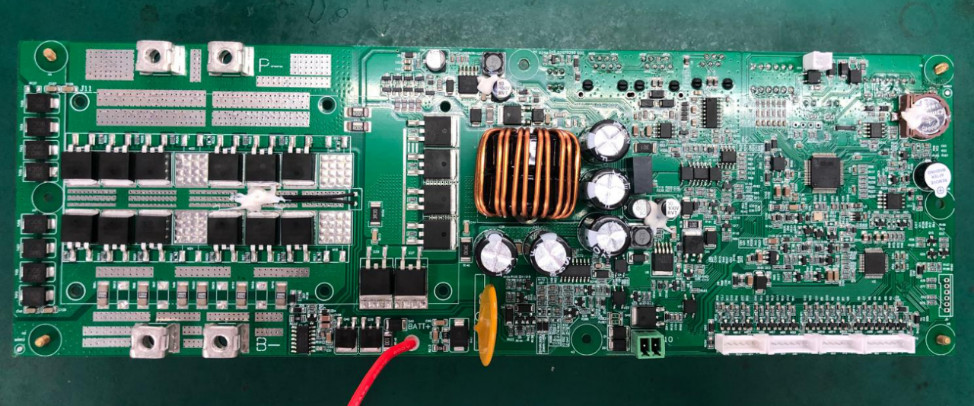

TAC BMS-16S100A-20A แบตเตอรี่อัลคาไลน์ BMS Board PCB Protection สำหรับรถยนต์ไฟฟ้า
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กว่างโจว |
| ชื่อแบรนด์: | TAC |
| ได้รับการรับรอง: | UL |
| หมายเลขรุ่น: | 16S100A-20A |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | usd50$ |
| เวลาการส่งมอบ: | 7-25 วันหลังจากยืนยันการสั่งซื้อ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 50000 ต่อสัปดาห์ |
|
ข้อมูลรายละเอียด |
|||
| แผ่นป้องกัน: | 16S200A-20A | ประเภทของแบตเตอรี่: | แบตเตอรี่อัลคาไลน์ |
|---|---|---|---|
| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน | หมายเลขชุด: | 16ส |
| สวิตซ์: | ใช่ | อัตราการปล่อย: | 100A |
| เขาชาร์จอัตราส่วน: | 100A | ชาร์จ จำกัด: | ใช่ |
| การสื่อสาร: | RS485/กระป๋อง | บลูทู ธ: | สนับสนุน |
| แสงสูง: | บอร์ด BMS ของแบตเตอรี่อัลคาไลน์,บอร์ด BMS ของแบตเตอรี่อัลคาไลน์สำหรับรถยนต์ไฟฟ้า |
||
รายละเอียดสินค้า
TAC BMS-16S100A-20A แบตเตอรี่อัลคาไลน์ BMS Board, PCB Protection สำหรับรถยนต์ไฟฟ้า
1. คุณสมบัติการทำงาน
ส่วนหน้าแบบอะนาล็อกในตัวสูง การป้องกันกระแสเกินที่ปรับได้
การแยกวงจรแหล่งจ่ายไฟ มีโหมดพักตัวและโหมดปลุกที่หลากหลาย
พอร์ตอนุกรมในตัว IC ใช้พลังงานต่ำ
ความแม่นยำของแรงดันไฟฟ้าสูง (≤10mV) การสื่อสาร RS485
ความแม่นยำของกระแสไฟฟ้าสูง (≤2%@FS) การตั้งค่าพารามิเตอร์ที่ปรับได้
การตรวจจับอุณหภูมิแบตเตอรี่ 4 ทิศทาง (≤2°C) ช่วงเวลาการรีเฟรชข้อมูล (ระยะเวลา) ≤ 2 วินาที
ฟังก์ชันการประมาณค่า SOC ฟังก์ชันแสดงสถานะ LED
ฟังก์ชันการประมาณค่า SOH ฟังก์ชันการทำให้เท่าเทียมกันของประจุ
ฟังก์ชันป้องกันการลัดวงจร ความแม่นยำ SOC (≤5% ที่ช่วงความจุ 50% หรือมากกว่า)
2. แผนภาพบล็อกการทำงาน
3. ข้อกำหนดด้านสิ่งแวดล้อม
| โครงการ | พารามิเตอร์ | หน่วย |
| อุณหภูมิในการทำงาน | -20 ถึง 75 | ℃ |
| อุณหภูมิในการจัดเก็บ | -20 ถึง 75 | ℃ |
| ความชื้นในการทำงาน | 10-85 | %ความชื้นสัมพัทธ์ |
| ความชื้นในการจัดเก็บ | 10-85 | %ความชื้นสัมพัทธ์ |
| การวัดอุณหภูมิ | -40 ถึง 125 | ℃ |
| ความกดอากาศ | 70~106 | กิโลปาสคาล |
4. ไดอะแกรมอินเทอร์เฟซ
5. ติดตั้งคำแนะนำในการเชื่อมต่อ:
มีข้อกำหนดลำดับที่เข้มงวดบนกระดานป้องกันขั้นแรกเชื่อม B-, P-, B +, P + และเสียบขั้วต่อสายสุ่มตัวอย่างแบตเตอรี่ตามลำดับจากต่ำไปสูงหลังจากเปิดเครื่อง ชาร์จหรือเปิดใช้งานปุ่มสามารถเพิ่มโหลดหรือชาร์จได้หลังจากติดตั้งสายเคเบิลทั้งหมดแล้ว
เมื่อถอด ให้ถอดปลั๊กเครื่องชาร์จหรือโหลดออกก่อน ถอดขั้วต่อสายสุ่มตัวอย่างแบตเตอรี่ตามลำดับจากมากไปน้อย และสุดท้ายให้ถอด B +, P +, B-และ P-
6. แสดงไดอะแกรมขนาด
7. ข้อควรระวังในการใช้งาน:
1) เมื่อต่อสายแบตเตอรี่ โปรดทราบว่าอย่าต่อผิดหรือต่อกลับด้านหากต่อสายไฟผิด อาจทำให้แผงวงจรนี้เสียหายได้ ซึ่งควรทดสอบใหม่อีกครั้งก่อนใช้งาน
2) เมื่อประกอบแผ่นป้องกันระวังอย่าให้สัมผัสกับพื้นผิวของเซลล์โดยตรงเพื่อหลีกเลี่ยงความเสียหายต่อเซลล์ตรวจสอบการประกอบ
3) ในระหว่างการใช้งาน ให้ความสนใจกับหัวตะกั่ว หัวแร้ง บัดกรี และส่วนประกอบอื่น ๆ อย่าสัมผัสส่วนประกอบบนแผงวงจร มิฉะนั้น อาจทำให้เกิดความเสียหายกับแผงป้องกัน
4) ขั้นตอนการใช้ควรใส่ใจกับมาตรการป้องกันไฟฟ้าสถิตย์, ความชื้น, กันน้ำและอื่น ๆ
5) โปรดปฏิบัติตามพารามิเตอร์ที่ออกแบบและเงื่อนไขการใช้งานในระหว่างขั้นตอนการใช้งาน และอย่าให้เกินค่าที่เกี่ยวข้องในข้อกำหนดนี้ มิฉะนั้นอาจทำให้แผ่นป้องกันเสียหายได้
6) หลังจากรวมชุดแบตเตอรี่และแผงป้องกันแล้ว หากไม่มีแรงดันไฟออกหรือไม่มีการชาร์จในครั้งแรก โปรดตรวจสอบอีกครั้งว่าสายไฟถูกต้องหรือไม่
